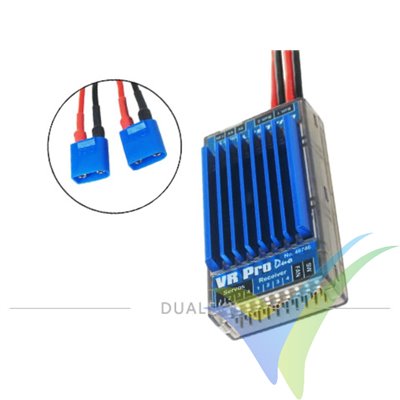

BEC lineal 15A Dualsky VR Pro Duo, 62g

Características del BEC Dualsky VR PRO DUO

• Regulador de tensión lineal de gama alta, bajo rizado de salida y bajo nivel de ruido eléctrico en comparación con un regulador conmutado.
• Dos entradas para baterías redundantes, conmutación automática entre las baterías.
• Incluye el interruptor de seguridad FSS-3 y soporta también el FSS-4 (interruptor ligero, no incluido).
• Diseño miniaturizado.
• 4 salidas de corriente, permite la conexión directa de 4 servos, en muchos casos elimina la necesidad de tener que comprar una costosa centralita.
• Listo para su uso, no necesitas soldar conectores.
• Monitorización de bajo voltaje para las entradas, con memoria.
• Soporta servos HV (7.4V), el voltaje de salida se selecciona por medio de un conmutador.
• Equipado con disipador de aluminio, se le puede instalar un ventilador para mejorar la disipación si se va a utilizar toda su capacidad (no incluido).
• Soporta hasta 10 servos digitales de 30Kg.cm
• Se puede utilizar en aviones de gran tamaño, por ejemplo con motor de gasolina de 120cc.
• Diseño de baja caída de tensión que permite utilizar la máxima capacidad de las baterías, especialmente en modo HV.
• Control preciso de la tensión con microcontrolador.
• Fabricado con componentes SMD para una mayor calidad.
• Tanto las entradas como salidas llevan condensadores de tántalo de alta calidad.

 Especificaciones

Nota 1: Los conectores azules para las baterías aparentan ser XT60 pero no lo son, puedes necesitar cambiarlos para adecuarlos a tus baterías. Si tus baterías tienen conector XT60 puedes forzarlos un poco y entrarán, si después aplicas un poco de calor con una pistola de aire caliente (ten cuidado de no excederte en la temperatura), el conector azul del BEC acabará adaptándose a la forma del XT60 y en el futuro entrará bien. Entre el XT60 y el conector azul del BEC hay poca diferencia, básicamente que el XT60 tiene un extremo angulado y el conector del BEC lo tiene redondeado.

Nota 2: los cables de interconexión entre BEC y receptor van polarizados en el extremo que conecta con el BEC. Verás que un extremo lleva conector tipo Futaba, con pestaña de polarización, ese es el que tienes que conectar al BEC.

Importante: La razón fundamental por la que se necesita una centralita es debido a que el cable de alimentación de receptor usa el mismo tipo de conector que los servos y ese tipo de conector no soporta más de 5A (y eso ya es mucho). Un servo potente puede consumir más de 1A y en cuanto tengas 5 servos de ese tipo la suma de sus consumos sobrepasaría los 5A que puede soportar el conector de alimentación del receptor y provocaría caídas de tensión que provocarían el reinicio del receptor por bajo voltaje, perdiendo el control del avión.

Lo ideal es conectar al VR PRO DUO los 4 servos que más consumo tengan, el resto los puedes conectar al receptor. Puedes usar hasta 10 servos digitales de 30Kg.cm, 4 de ellos conectados al BEC y los 6 restantes al receptor. Los 4 cables que conectan el receptor con el BEC tienen doble función, por una parte transmitir al BEC la señal de control de los servos (la alimentación la tomarán directamente del BEC) y por otra parte alimentar al receptor, al usar conexión cuádruple también se cuadruplica la corriente que puede suministrar el receptor a los servos que le conectes directamente.

Obviamente, si tus servos no se acercan al torque de 30Kg.cm antes mencionado, podrías utilizar mayor número de servos. Siempre es conveniente realizar mediciones del consumo de los servos porque Dualsky sólo indica el torque máximo de los servos pero no hace referencia a su velocidad y ese es otro factor que también influye notablemente en el consumo de corriente del servo (un servo de 30Kg.cm y 0.24s/60º podría consumir menos que un servo de 20Kg.cm y 0.07s/60º). Lo mejor siempre es medir el consumo de un servo y multiplicar por el número de servos que vayas a usar.

Si tu consumo se acerca o supera el 75% de la corriente que puede dar este BEC, o si va a estar ubicado en un lugar poco ventilado o la temperatura ambiente es muy elevada, sería conveniente colocarle un ventilador, viene preparado con una conexión pero no hemos podido conseguir el ventilador original por falta de stock. El fabricante dice que el ventilador trabaja entre 5 y 7.4V, como casualmente coincide con el rango de voltaje de salida del BEC, deduzco que el ventilador trabaja al voltaje de salida del BEC, es cuestión de comprar un ventilador de 6V y 25mm de diámetro pero lo ideal sería primero medir con un voltímetro la tensión en el conector del ventilador, si no encuentras un ventilador tan pequeño el único problema será buscar un medio de sujetarlo sobre el BEC.

Puedes descargar aquí las instrucciones de este BEC.
